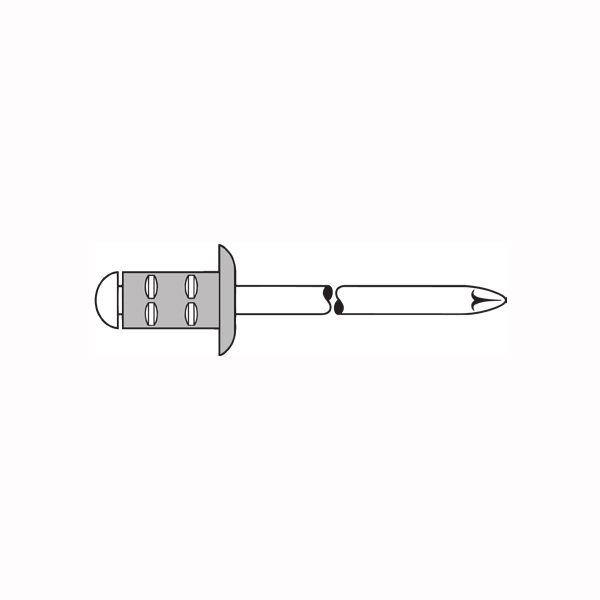

Заклёпки PolyGrip, алюминий/сталь, плоский бурт
Заклёпки PolyGrip, алюминий/сталь, плоский бурт
GESIPA®-PolyGrip® – лучший выбор для применения в сложных условиях с повышенными эксплуатационными требованиями, подходят для использования в промышленности и для разных материалов.
GESIPA®-PolyGrip® изначально были разработаны как универсальные тяговые заклепки, однако со временем в них раскрылись и многие другие "таланты", что сделало
их незаменимыми, когда речь идет о сложных условиях применения и выполнении строжайших требований в промышленном секторе. Возможно все: алюминий, сталь
или нержавеющая сталь, как внутри, так и снаружи, твердые и мягкие соединяемые материалы, жесткие требования к диаметру отверстия и допустимым отклонениям. Когда все остальные бессильны, GESIPA®-PolyGrip® почти всегда оказывается спасительным решением.
ОСНОВНЫЕ ОСОБЕННОСТИ
• Большая зона зажима:
Вытяжная заклепка PolyGrip® может заменить до пяти разных типоразмеров вытяжных заклепок по стандарту DIN. Благодаря этому вы получаете следующие
преимущества:
> Ограниченное количество типов
> Уменьшение разнотипности изделий на складе
> Снижение риска путаницы, а в результате этого - меньше дефектов в работе
•Идеальные стенки отверстия:
Во время установки тело заклепки деформируется в радиальном направлении и таким образом компенсирует неточности высверленного отверстия, смещение центров и различия в диаметрах, чтобы получить плотное соединение без зазоров.
• Надежная фиксация сердечника:
Вытяжные заклепки PolyGrip® исключают образование дребезжащих шумов из-за отделения сердечника и возможность выпадания сердечника.
• При определенных условиях вытяжные заклепки PolyGrip® являются и брызгонепроницаемыми.
Благодаря способности формировать качественные боковые стенки отверстия и надежной фиксации сердечника они являются экономичной
альтернативой закрытым заклепкам. Если важно избежать проникновения воды через соединение, вытяжные заклепки PolyGrip® – это идеальный выбор.
• Образование широкой замыкающей головки
гарантирует большие значения прочности при растяжении, а значит, и высокую степень надежности
Диаметр |
Диаметр х Длина заклёпки, мм |
Макс. толщина скрепляемого материала, мм |
Артикул |
3.2 Отверстие: 3,3 ммУсилие на срез 720NУсилие на разрыв 1050N |
3.2 x 8 |
0.5- 5.0 |
1433822 |
3.2 x 9.5 |
1.5- 6.5 |
1433823 |
|
3.2 x 11 |
3.0- 8.0 |
1433824 |
|
4.0 Отверстие: 4,1 ммУсилие на срез 1060NУсилие на разрыв 1680N |
4 x 10 |
0.5- 6.5 |
1433826 |
4 x 13 |
3.5- 9.5 |
1433827 |
|
4 x 17 |
7.0 -13.0 |
1433828 |
|
4.8 Отверстие: 4,9 ммУсилие на срез 1500NУсилие на разрыв 2300N
|
4.8 x 10 |
0.5- 6.5 |
1433831 |
4.8 x 15 |
4.5 -11.0 |
1433832 |
|
4.8 x 17 |
6.5 -13.0 |
1433833 |
|
4.8 x 25 |
11.0- 19.5 |
1433838 |
|
4.8 x 30 |
16.0- 24.0 |
1433839 |
|
6.4 Отверстие: 6,5 ммУсилие на срез 2800NУсилие на разрыв 4000N |
6.4 x 15 |
1.5- 9.0 |
1433841 |
6.4 x 20 |
6.0 -14.0 |
1433842 |
|
6.4 x 25 |
10.0- 18.0 |
1433843 |
