Тонкие резьбовые гайки (по английски называются  self-clinching nuts или crimp nuts) устанавливаются на очень тонкие пластины путём расклёпывания их внутри отверстия. Благодаря другому принципу установки эти гайки могут иметь различную форму (квадратные, шестигранные, с зенковкой под болт и т.п.), а также за счёт малой толщины могут использоваться в ограниченном пространстве.

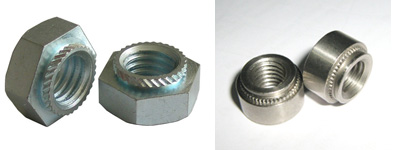

Гайка self-clinching nut

Для установки данных резьбовых гаек фирма Gesipa выпустила специальную оснастку к пневмогидравлическому заклёпочнику FireFox 2.
Оснастка устанавливается на заклёпочник вместо штатной насадки с помощью стандартного ключа.

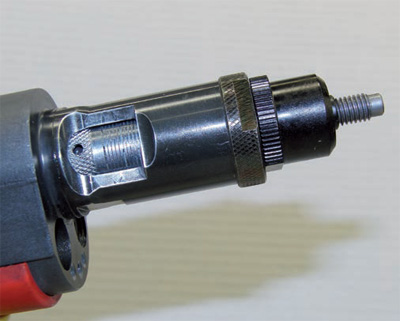

Оснастка для резьбовых гаек Crimp Nuts установленная на заклёпочник FireFox

Специальный буртик позволяет точно центрироваться при установке резьбовой гайки Crimp Nut

Оснастка для резьбовых гаек Crimp Nuts установленная на заклёпочник FireFox

Оснастка для установки резьбовых гаек представлена четырьмя размерами - М6, М8, М10, М12. В таблице представлены артикулы по которым можно заказать нужную оснастку.

Размер оснастки под
резьбовые гайки Crimp Nut
 Артикул
М6 7721308
М8 7721309
М10 7721310
М12 7721311



Процесс установки резьбовой гайки crimp nuts (self-clinching nuts):
1. Установить оснастку соответствующего размера на заклёпочник FireFox 2
2. Вставить заклёпочник резьбовой шпилькой в предварительно просверленное в материале отверстие
3. С обратной стороны поднести к резьбовой шпильке резьбовую гайку crimp nut и накрутить её

Накрученная резьбовая гайка Crimp Nut перед расклёпыванием

4. Нажать на кнопку заклёпочника в результате чего произойдёт расклёпывание резьбовой гайки в материале и автоматически выкрутится резьбовая шпилька заклёпочника
5. Резьбовая гайка crimp nut установлена!

Установленная резьбовая гайка Crimp Nut
